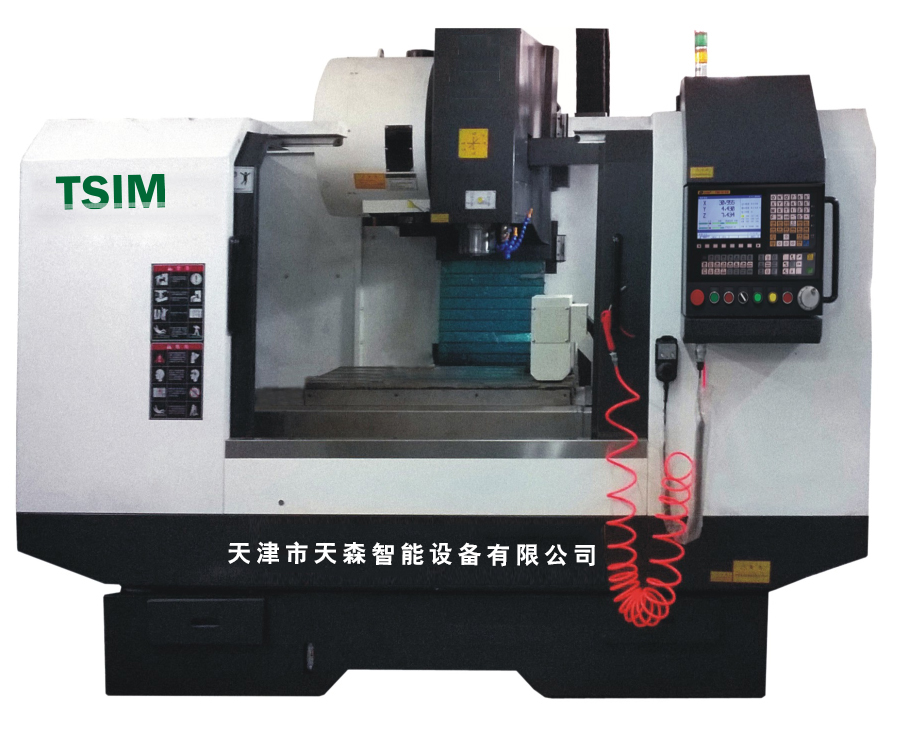

  • 1.廣泛用于航天航空、汽車零件、機械加工及模具制造領域，可以完成銑、鉆、攻、鏜等多種工序；
    2.還可用于臥式切削中心機、落地式臥式搪床等分割加工及連續切削。
  • 1.立柱底部為A字形跨市結構，結合大箱體底座，大幅減輕重切削時機身的振動；
    2.高速、高精度、高剛性主軸單元，雙油泵間歇式自動潤滑；
    3.減少反復裝夾，提高整體加工精度，利于簡化工藝，提高效率；
    4.四軸盤面與主軸一體，鋼性佳、轉速快，符合目前高速工具機之需求；
    5.標配為天大精益（TDNC系列）數控系統（可根據需求選配）。


  •

    工作臺規格 （長×寬） mm 1360×650

    四軸伺服電機扭矩

    		 N.m 10
    工作臺最大載重
    （X-Y面）    		 kg 1200 伺服電機功率（X/Y/Z） kw 2.7
    旋轉臺最大載重
    （A×B/C）    		 kg 300 轉臺電機功率 kw 2
    最大行程
    （X/Y/Z）    		 mm 1210×650×600

    工作臺T型槽
    (槽數×槽寬×槽距)

    		 mm 5/18/100
    轉臺直徑
    （C軸）    		 mm Φ320 絲杠規格（X//Y/Z） mm 4012
    轉臺最大傾斜度
    （A×B/C）    		 度 360 重復定位精度
    （X//Y/Z）    		 mm ±0.003/300
    主軸中心線到
    立柱正面倒退距離    		 mm 775 定位精度
    （X//Y/Z）    		 mm ±0.004/300
    主軸端面至
    工作臺上平面距離    		 mm 150~750 四軸轉臺定位精度 sec. ±3.5
    切削進給速度（X/Y/Z） mm/min 1~8000 旋轉軸分割精度 ″ 20
    轉臺切確進給速度
    （A×B×C）    		 mm/min 1~5000 液壓站   保壓
    X/Y/Z軸快移速度 m/min 24/24/20 最小分割精度 度 0.002
    轉臺最大速度
    （A×B×C）    		 rpm 22.2 最小分割精度 度 直聯
    主軸錐孔   BT40-150 平面軸電機連接方式
    （X//Y/Z）    		   渦輪蝸桿
    主軸最大轉速 r/min 8000 轉臺電機連接方式（A×B×C）   0.6-0.8
    主軸電機功率 kw 15 使用源氣壓力 mpa 圓盤/斗笠
    伺服電機扭矩（X/Y） N.m 18 刀庫形式   24
    伺服電機扭矩（Z） N.m 18 刀庫容量 把
    數控系統

    天大精益（標配）





  • 機床尺寸：3200mm×2300mm×2700mm
    機床重量：8650kg
